Simulazioni di circuiti elettrici con Delphi

Obiettivo: sfruttare le potenzialità di Del phi per simulare il funzionamento nel tempo delle principale reti elettriche.

Scarica Programma (da casa)

Scarica Programma (da scuola)

Preparazione del’ambiente di lavoro:

Occorre

· Stringgrid per raccogliere i dati della simulazione:
La prima colonna deve contenere l’andamento del tempo, le restanti colonne conterranno le eventuali variabili dipendenti dal tempo da controllare che normalmente sono:

o La tensione di ingresso del circuito Vi(t)

o La tensione di uscita del circuito Vu(t)

· Una oggetto Image dove tracciare il grafico

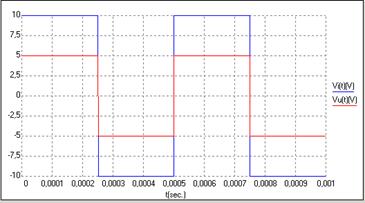

Esempio di circuito da simulare.

procedure TForm1.Button1Click(Sender: TObject);

var

Vi,Vu:real; //valori di ingresso e di uscita

r:integer;

t:real; //tempo di simulazione, viene incrementato di dt ogni giro

nc:integer; //durata simulazione in campioni

dt:real; //intervallo di tempo tra campioni

begin

t:=0;

dt:=0.000001;

nc:=1000;

with StringGrid1 do

begin

RowCount:=nc+1;

for r:=1 to RowCount-1 do

begin

Vi:=Quadra(t,nc*dt,10,0); //Funzione che riproduce la forma d’onda

Vu:=Partitore(Vi); //Funzione che simula il circuito

Cells[0,r]:=Format('%7.4g',[t]);

Cells[1,r]:=Format('%7.4g',[Vi]);

Cells[2,r]:=Format('%7.4g',[Vu]);

t:=t+dt;

end;

Grafico(StringGrid1,Image1); //Funziona che grafica i valori cont. nella Stringrid1.

end;

Funzione di simulazione

function Partitore(Vi:real):real;

const

R1:real=500;

R2:real=500;

begin

result:=Vi*R2/(R1+R2);

end;

Funzione di generazione di forme d’onda

Parametri:

t: tempo in secondi

Per: Periodo in secondi

Amp: Ampiezza (Valore Massimo) in Volt

Offset:

function Quadra(t,Per,Amp,Offset:real):real;

begin

if frac(t/Per)>0.5 then

result:=-Amp+Offset

else

result:=Amp+Offset;

end;

function Triangolare(t,Per,Amp,Offset:real):real;

var

f:real;

begin

f:=frac(t/Per);

if f>0.5 then

result:=-Amp+(1-f)*Amp*4+Offset

else

result:=-Amp+f*Amp*4+Offset;

end;

function DenteSega(t,Per,Amp,Offset:real):real;

begin

result:=-Amp+frac(t/Per)*Amp*2;

end;

Fase: sfasamento in radianti.

function Sinusoide(t,Per,Amp,Offset,Fase:real):real;

begin

result:=Offset+Amp*sin(2*pi/Per*t+Fase);

end;

Esercitazioni:

1. Effettuare la simulazione con onda quadra come nell’esempio riportato.

2. Effettuare la simulazione con onda quadra a frequenza doppia.

3. Effettuare la simulazione con onda quadra a frequenza doppia onda solo positiva ampiezza 1V.

4. Effettuare la simulazione con onda triangolare a 1Khz

5. Effettuare la simulazione con onda dente di sega a 2Khz

6. Effettuare la simulazione con onda sinusoidale a 3Khz

7. Effettuare la simulazione con onda sinusoidale a 3Khz solo positiva

8. Con un onda a piacere abbassare il numero dei campione e valutare cosa succede.

//==============================================================================

// Grafico

//==============================================================================

procedure TForm1.Grafico(S:TStringGrid;I:TImage);

const

ytxtfmt='%5.2g';

xtxtfmt='%5.2g';

ColoreSf=clWhite;

ColoriY:array[1..4] of TColor=(clBlue,clRed,clGreen,clFuchsia);

MgSx =30;

MgDx =50;

MgSu =20;

MgGiu=35;

DivR =8;

DivC =10;

StepLeg=20;

var

MinX,MaxX:real;

MinY,MaxY:real;

MinY1,MaxY1:real;

MinY2,MaxY2:real;

n,m,x,y:integer;

dqy,dqx:integer;

kx,ky:real;

st:string;

function ElabMin(C:integer):real;

var

r:integer;

v:real;

begin

with S do

begin

result:=StrToFloat(Cells[C,1]);

for r:=2 to RowCount-1 do

begin

v:=StrToFloat(Cells[C,r]);

if v<result then

result:=v;

end;

function ElabMax(C:integer):real;

var

r:integer;

v:real;

begin

with S do

begin

result:=StrToFloat(Cells[C,1]);

for r:=2 to RowCount-1 do

begin

v:=StrToFloat(Cells[C,r]);

if v>result then

result:=v;

end;

begin

//Cancella grafico

I.Canvas.Brush.Color:=ColoreSf;

I.Canvas.Pen.Style:=psSolid;

I.Canvas.Pen.Color:=ClBlack;

I.Canvas.Rectangle(0,0,I.Width,I.Height);

//Elabora massimi e minini

MinX :=ElabMin(0);

MaxX :=ElabMax(0);

MinY :=ElabMin(1);

MaxY :=ElabMax(1);

for n:=2 to S.ColCount-1 do

begin

MinY1:=ElabMin(n);

if MinY>MinY1 then

MinY:=MinY1;

MaxY1:=ElabMax(n);

if MaxY<MaxY1 then

MaxY:=MaxY1

end;

//Disegna Reticolo

dqy:= (I.Height-MgSu-MgGiu) div DivR;

dqx:= (I.Width -MgSx-MgDx) div DivC;

ky:=dqy*DivR/(MaxY-MinY);

kx:=dqx*DivC/(MaxX-MinX);

I.Canvas.Pen.Style:=psDot;

I.Canvas.Pen.Color:=ClGray;

//Righe

for n:=0 to DivR do

begin

with I.Canvas do

begin

MoveTo(MgSx,I.Height-MgGiu-(n*dqy));

LineTo(MgSx+(DivC*dqx),I.Height-MgGiu-(n*dqy));

st:=Format(ytxtfmt,[MinY+(MaxY-MinY)*n/DivR]);

TextOut(MgSx-TextWidth(st)-2,I.Height-MgGiu-(n*dqy)-TextHeight(st) div 2-2,st);

end;

//Colonne

for n:=0 to DivC do

begin

with I.Canvas do

begin

MoveTo(MgSx+(n*dqx),I.Height-MgGiu);

LineTo(MgSx+(n*dqx),I.Height-MgGiu-(DivR*dqy));

st:=Format(ytxtfmt,[MinX+(MaxX-MinX)*n/DivC]);

TextOut(MgSx+(n*dqx)-TextWidth(st) div 2,I.Height-MgGiu+4,st);

end;

//Asse X

I.Canvas.TextOut(MgSx+(I.Width-MgSx-MgDx) div 2-I.Canvas.TextWidth(S.Cells[0,0]) div 2,

I.Height-I.Canvas.TextHeight(S.Cells[0,0])-2,

S.Cells[0,0]);

//Legenda

y:=MgSu+(I.Height-MgSu-MgGiu) div 2 - (S.ColCount-1) * StepLeg div 2;

x:=I.Width-MgDx+5;

I.Canvas.Pen.Style:=psSolid;

for n:=1 to S.ColCount-1 do

begin

with I.Canvas do

begin

Pen.Color:=clBlack;

TextOut(x,y+(n-1)*StepLeg,S.Cells[n,0]);

Pen.Color:=ColoriY[n];

MoveTo(x,y+(n-1)*StepLeg+TextHeight(S.Cells[n,0])+2);

LineTo(x+TextWidth(S.Cells[n,0]),y+(n-1)*StepLeg+TextHeight(S.Cells[n,0])+2);

end;

I.Canvas.Pen.Color:=clBlack;

//Grafica

with I.Canvas do

begin

for n:=2 to S.RowCount-1 do

begin

for m:=1 to S.ColCount-1 do

begin

Pen.Color:=ColoriY[m];

MoveTo(MgSx+round((StrToFloat(S.Cells[0,n-1])-MinX)*kx),I.Height-MgGiu-round((StrToFloat(S.Cells[m,n-1])-MinY)*ky));

LineTo(MgSx+round((StrToFloat(S.Cells[0,n])-MinX)*kx),I.Height-MgGiu-round((StrToFloat(S.Cells[m,n])-MinY)*ky));

end;
