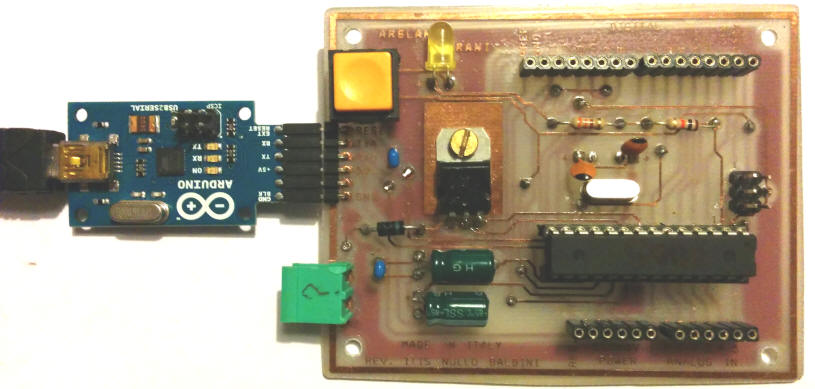

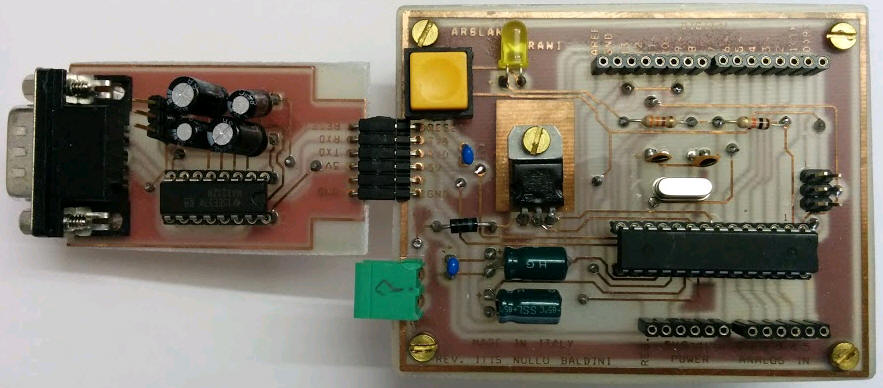

Scheda Arduino

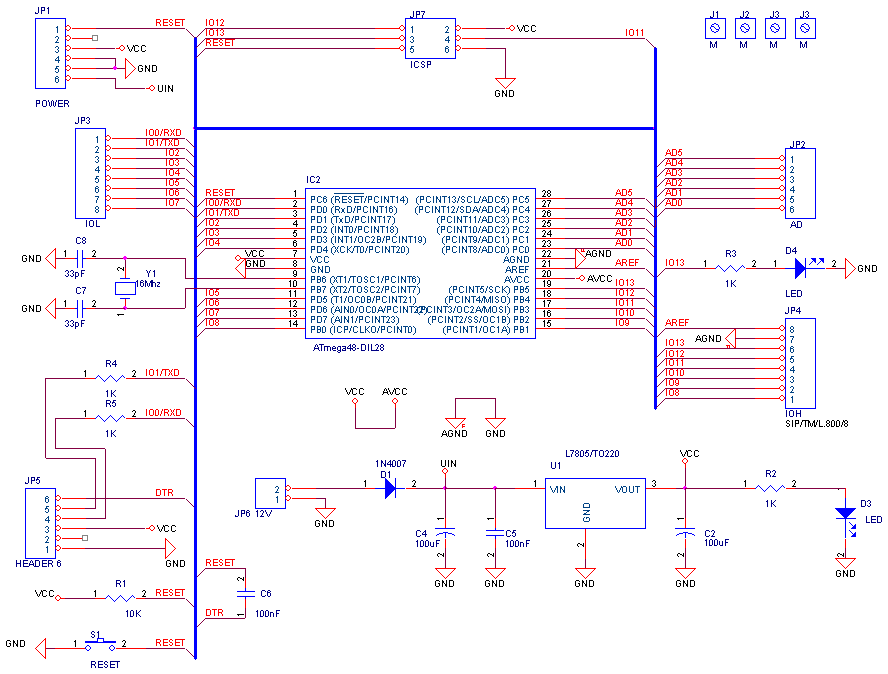

Schema elettrico scheda

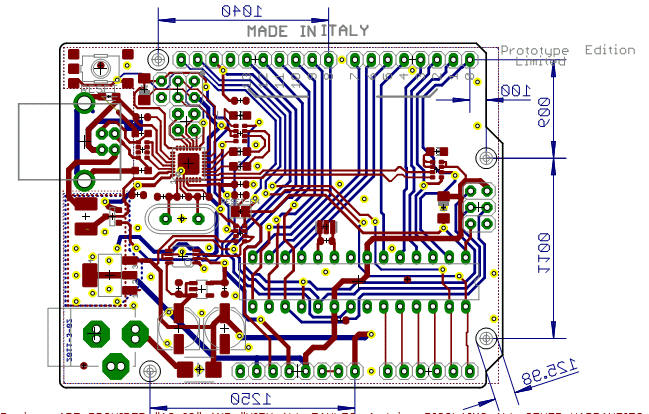

Layout versione 2013/14

Come base di partenza utilizzare il file tch in dotazione su owncloud.

Per motivi di saldatura proibire l'accesso lato TOP ai terminali di:  JP1, JP2, JP3, JP4, JP5, JP6, JP7,S1.

Lo stabilizzatore U1 di tensione deve appoggiare su una zona di rame lato TOP che avrà la  funzione di dissipatore di calore

Usiamo led da 3mm.

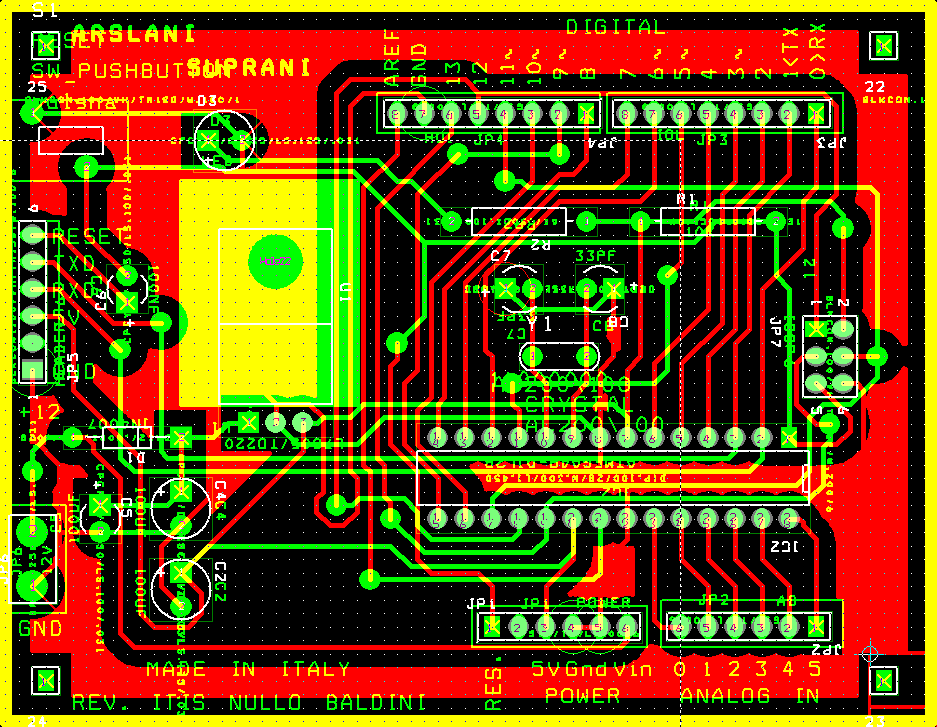

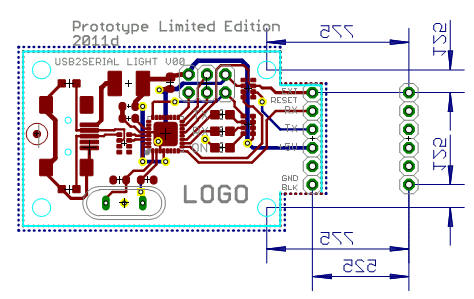

C.S. Originale

dimensioni in mils

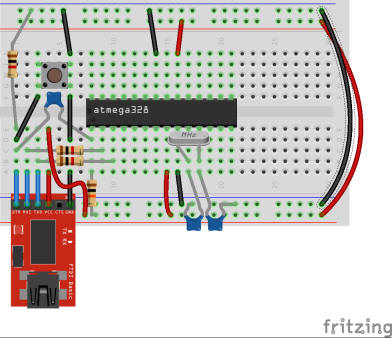

Arduino su breadboard
