Laboratorio di telecomunicazioni
|
|
in collaborazione con
A.R.I.
Sezione di Ravenna
"Flobert Pavan"
IQ4RA
Jacopo Alessandri, Davide Ferroni, Janet Ngadiuba e Matteo Zauli della 5AET, Manuel Baschetti, Gian Marco Bernardi, Ivan Calabrese, Andrea Cavallini, Matteo Gentili, Marco Masotti, Alberto Nardi e Alessandro Pedini della 5B
Effettuare un collegamento radio in modulazione SSB sfruttando come ponte radio un satellite AMSAT.
| Data | Argomenti | Relatori | |
| 09/01/2008 | Introduzione |
Presentazione introduttiva sulle attivita' radioamatoriali alle classi quinte. |
Claudio Pocaterra I4YHH, Presidente Sezione ARI Ravenna. |
| 15/01/2008 | Prima Lezione |
Storia dei satelliti artificiali e del servizio di radioamatore via satellite. |
Giovanni Tambini IK4UQE, referente Progetto Scuole. |
| 17/01/2008 | Seconda Lezione |
I satelliti artificiali radioamatoriali, i vettori, le orbite, elementi kepleriani, tracking, trasponder analogici e digitali, il problema dello shift doppler. |
Pierluigi Feletti IW4AA, QSL Manager di sezione. |
| 22/01/2008 | Terza Lezione |
Allestimento di una stazione radioamatoriale per le comunicazioni via satellite.Bande e modi operativi, polarizzazione antenne, linee di trasmissione. |
Giuliano Casadio IK4BEI, Segretario Sezione ARI Ravenna. |
| 24/01/2008 | Quarta Lezione |
Progettazione e realizzazione di elementi di stazione per le bande 2m/70cm.Realizzazioni ed esperienze radioamatoriali dal web. |
Marino Cenci IW4BIF. |
| 29/01/2008 | Quinta Lezione |
Progettazione e realizzazione di elementi di stazione per le bande 2m/70cm.Realizzazioni ed esperienze radioamatoriali dal web. |
Marino Cenci IW4BIF |
| Piano di lavoro esecutivo; elementi ed operativita' a carico degli studenti. | Giovanni Tambini IK4UQE. |
In base alla strumentazione messa disposizione dalla sezione e quella in dotazione presso dal nostro laboratorio si è stabilito di effettuare l'esperienza col satellite:
|
VUSat OSCAR-52 (VO-52) |
Caratteristiche del trasponder: Mode U/V (B) Linear Transponder (Inverting) Uplink: 435.2250 -
435.2750 MHz SSB/CW
|
Ai ragazzi è stato dato il compito di realizzare:
Antenne di uplink e downlink in due soluzioni:
Turnstyle bibanda secondo il progetto di I6IBE-IW6OVD
Jpole bibanda secondo il progetto di IZ0HCC
Preamplificatore di antenna downlink in due soluzioni:
I lavori si sono svolti durante le ore di lezione di laboratorio di TDP e Telecomunicazioni ed in alcuni appuntamenti pomeridiani nel laboratorio di Telecomunicazioni nel mesi di Febbraio, Marzo ed Aprile.
Alcune foto:
 |
 |

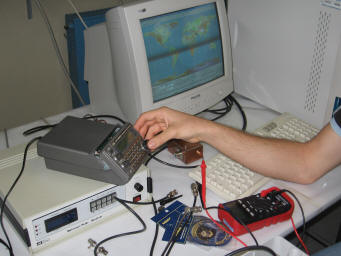

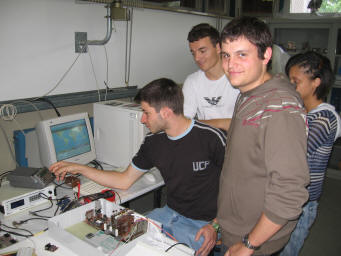

Ragazzi all'opera per il montaggio dei preamplificatori
 |
 |
 |
 |

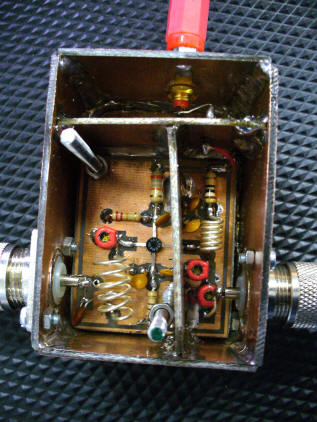

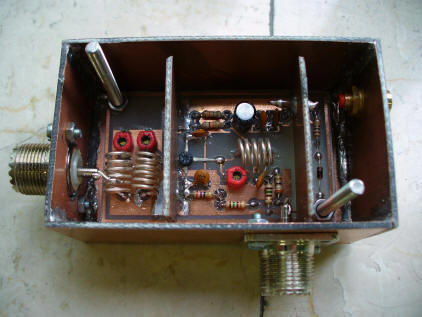

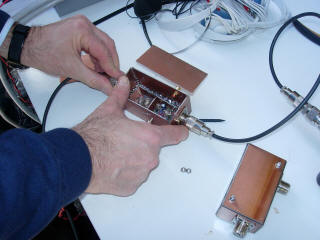

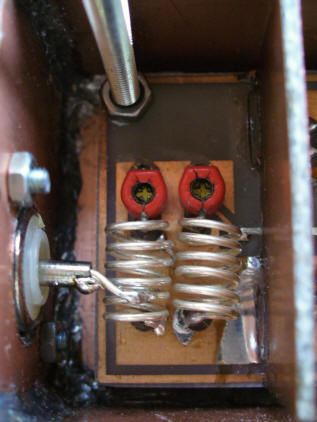

Particolari costruttivi del preamplificare: progetto I6IBE
 |
 |

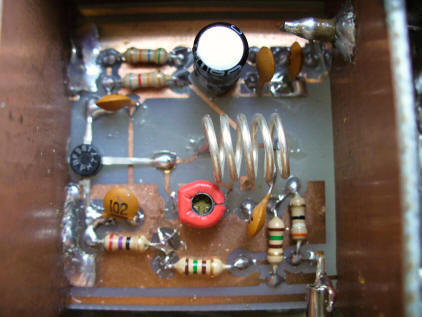

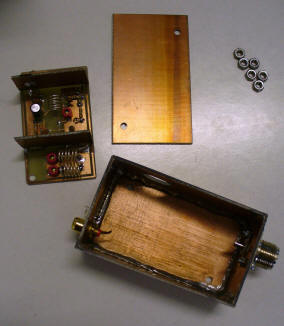

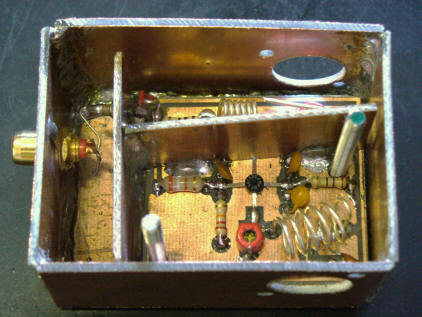

Particolari costruttivi del preamplificare: progetto SV1BSX
 |
 |
 |
 |

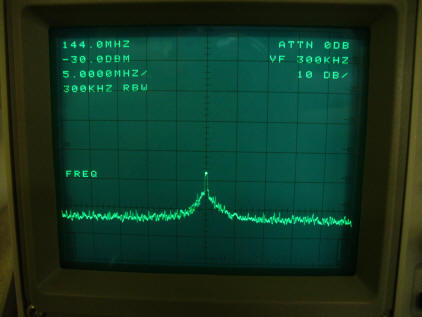

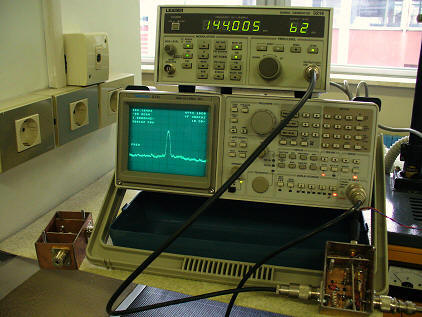

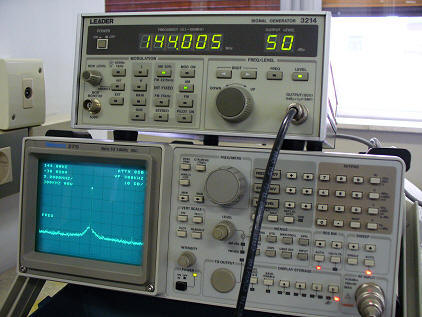

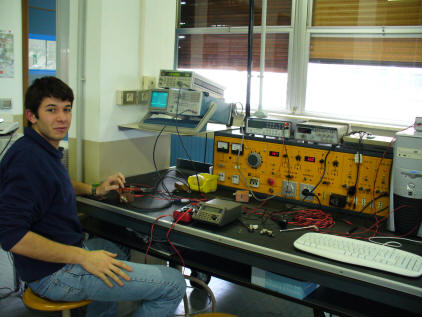

Collaudo dei preamplificatori con generatore di RF ed analizzatore di spettro.

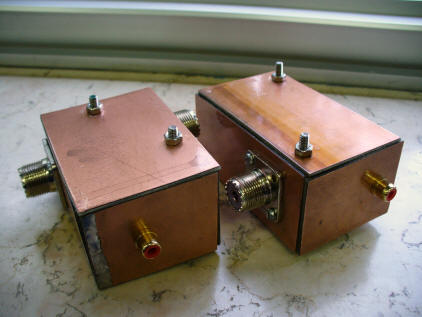

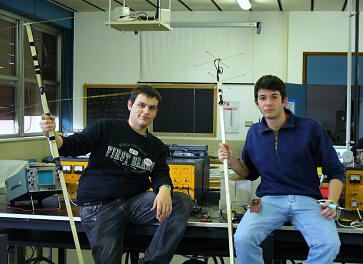

Pronti per l'uso:
 |
 |
 |
|
Montaggio antenna bibanda Turn Style
 |
 |

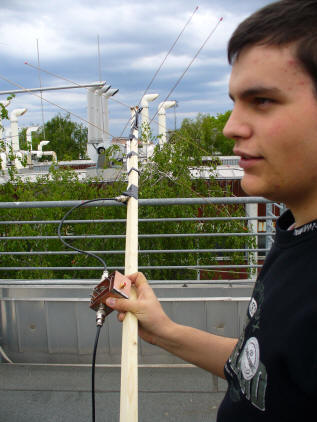

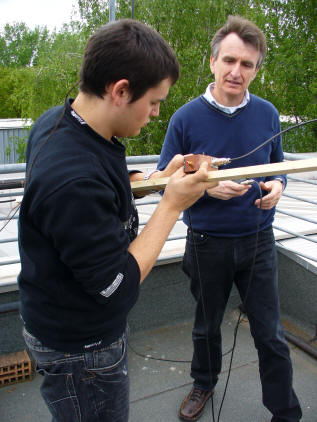

Collaudo della sezione 2mt dell'antenna Turn Style sulla nostra piattaforma per antenne.

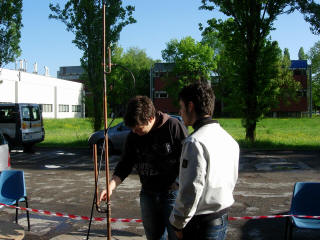

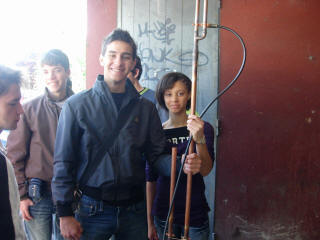

Antenna bibanda J-POLE si ringrazia in particolare l'idraulico che ha aiutato i ragazzi ad effettuare tagli e saldature dei tubi
Verifica “in campo” di quanto realizzato dagli studenti
presso sede Ari Ravenna;
preamplificatori in banda 2m, antenna “J” bi-banda in
polarizzazione verticale,
antenna “Turnstile” bi-banda in polarizzazione circolare.
Apparecchiature utilizzate:
Ricetrasmettitore Icom 475-H (utilizzato per l'uplink)
Ricetrasmettitore Icom 275-H (utilizzato per il downlink)
Effettuata ricezione del proprio segnale di downlink e di
alcune stazioni in chiamata.
in collaborazione con IW4BIF, IW4AA, IK4UQE.
Rassegna fotografica:
 |
 |
 |
 |
 |
|

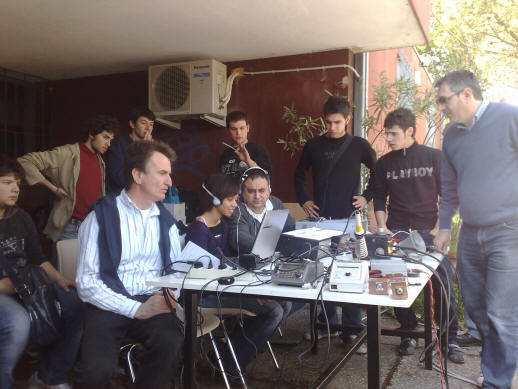

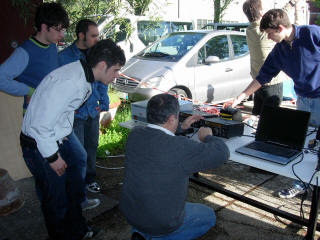

Preparazione delle attrezzature

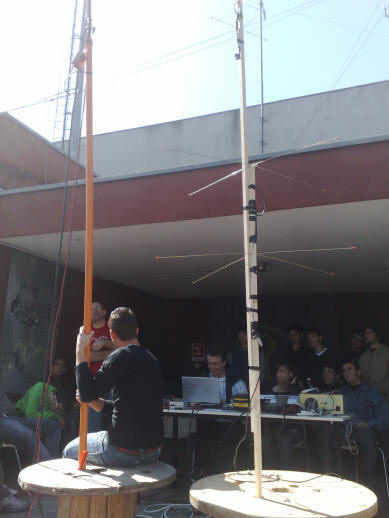

Antenne in posizione
In attesa del passaggio

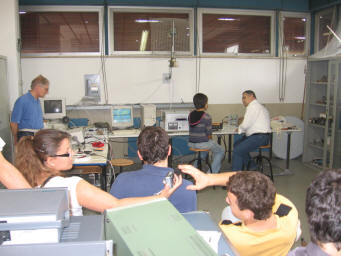

La platea

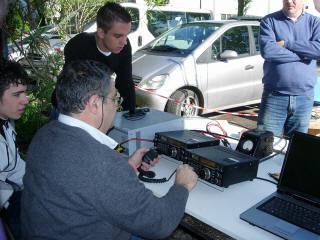

Ci siamo!!
|
|
|
|
|
|

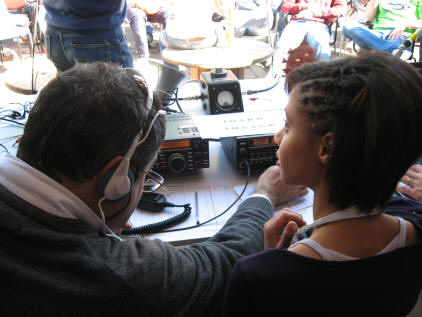

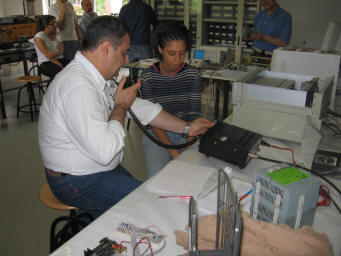

Tentativo di QSO
Dalle prove effettuate si è potuto evidenziare che le
prestazioni migliori si sono ottenute con l'antenna direttiva a polarizzazione
circolare (Turn Style), rimane il problema del puntamento, ovviamente per
ottenere la massima resa, l'antenna deve essere costantemente puntata verso il satellite, operazione non
facile da eseguire manualmente.
Si opta quindi per un nuovo tentativo installando però l'antenna Turn Style sul
sistema di puntamento automatico presente sul terrazzo antenne del Laboratorio
di Telecomunicazioni.

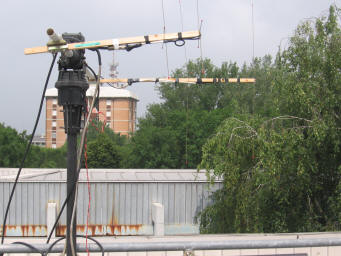

Installazione antenne su sistema motorizzato di tracking
automatico.
Verifica materiale disponibile e/o occorrente.
In collaborazione con: IW4BIF, IW4AA.
Apparecchiature utilizzate:
Sistema di puntamento: YAESU G-5500

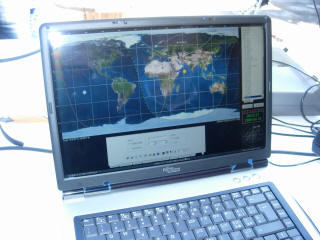

Software di puntamento: WXtrack V.3.4.2.724
www.satsignal.net
Interfaccia tra PC e sistema di puntamento: FodTrack LPT
Ricetrasmettitore Icom 475-H (utilizzato per l'uplink)
Ricevitore: AR-3000A
Verifica sistema di antenna ed apparecchiature per uplink/downlink.
in collaborazione con IW4BIF, IW4AA.
Riscontrata un imprecisione nella gestione dell'Azimut del sistema di tracking dovuta ad una lieve incompatibilità tra il software di puntamento ed il rotore, corretta con una modifica hardware sull'interfaccia FodTrack.
Apparecchiature utilizzate:
Sistema di puntamento: YAESU G-5500
Software di puntamento: WXtrack V.3.4.2.724
www.satsignal.net
Interfaccia tra PC e sistema di puntamento: FodTrack LPT
Ricetrasmettitore Icom 475-H (utilizzato per l'uplink)
Ricevitore:AR-3000A
Verifica tracking automatico.
Primo passaggio : ricevuto proprio downlink ed una
stazione in risposta; QSO non completato.
Secondo passaggio : effettuato QSO random confermato con
Domenico Marini I8CVS.
In collaborazione con: IW4BIF, IW4AA
|
|
 |
 |
 |
Preamplificatore d' antenna progetto di I6IBE (Matteo Zauli 5AET).
Preamplificatore d' antenna progetto di SV1BSX ()
Articolo sul "Trapano" giornalino della scuola (Janet Ngadiuba 5AET)
Audio del tentativo di QSO
