HVAC : Heating, Ventilation and Air Conditioning
Acronimi

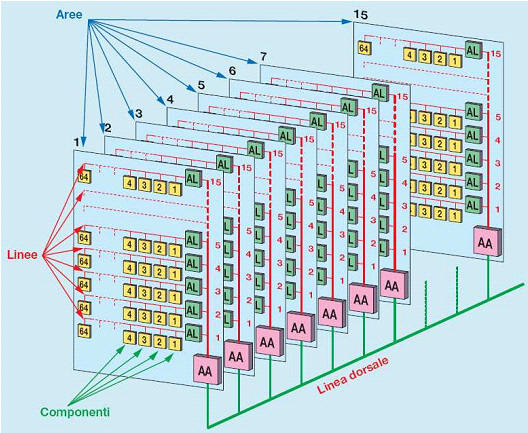

AA: Accoppiatore di area, AL: Accoppiatore di
linea, BCU (Bus Coupling Unit)

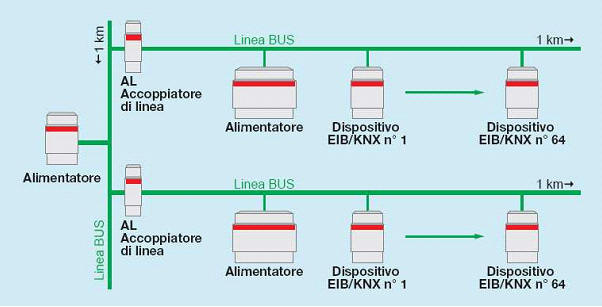

• lunghezza massima di una singola linea 1000 metri
• numero massimo di dispositivi sulla singola linea 64
• distanza massima fra 2 dispositivi 700 metri
• distanza massima di un dispositivo dall’alimentazione 350 metri
• numero massimo di alimentatori per linea 2 (posti almeno 200 metri l’uno
dall’altro).
ETS3
Documentazione e moduli ETS: http://www.abb.it/product/ap/seitp329/b93e6f0ef7599af9c1257c6000554c51.aspx
| Indirizzo | Pannello per esercitazioni | |
| 2.1.2 | JRA/S2.230.1.1 | Blind/RollerShutterAct,2f,230V |
| 2.1.4 | BE/S8.20.2.1 | Binary Input,8-fold,230V,MDRC |
| 2.1.5 | SD/S2.16.1 | Switch-/Dim Actuator,2-fold,MDRC |
| 2.1.3 | SA/S4.6.1 | Switch Actuator,4-fold,6A,MDRC |
| 2.1.1 | USB/S1.1 | USB-Interface,MDRC |
| 2.1.0 | LK/S4.1 | Line-/Area Coupler, MDRC |
| Sala | ||
| 1.1.18 | BE/S8.20.1 | Ingresso binario,8canali,scansione |

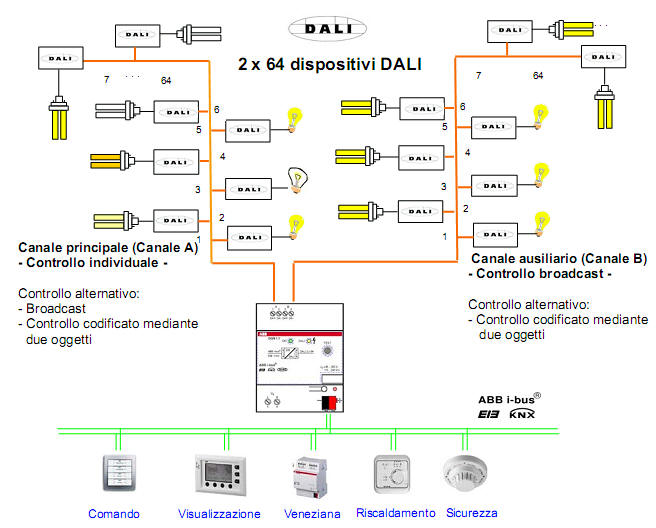

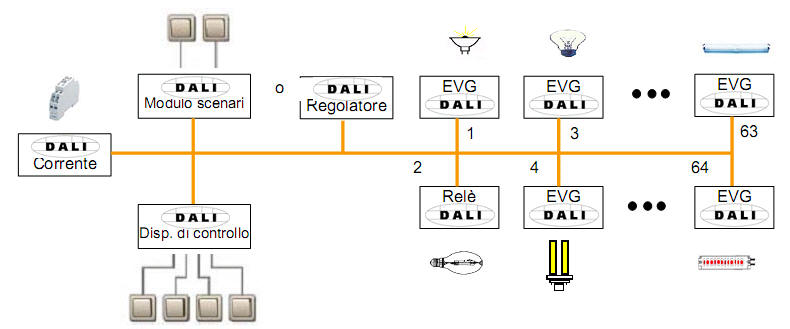

| 1.1.6 | DG/S1.1 | DALI-Gateway,1canale,REG |
| 1.1.22 | SA/S8.16.5S | Attuatore d'uscita,8canali,16A |
