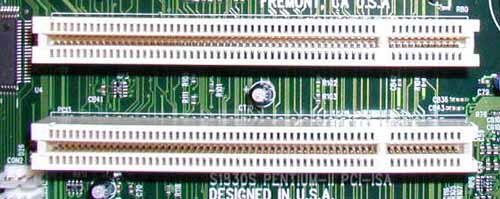

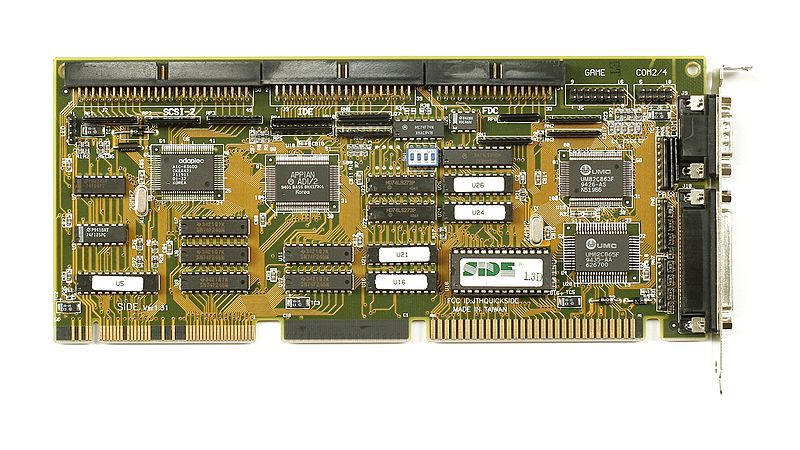

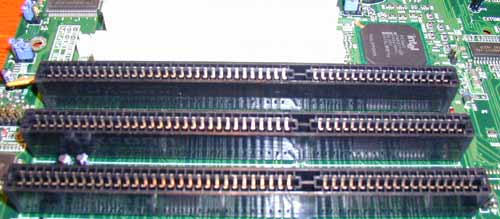

Il throughput dell'ISA varia dai 4 ai 5 MB/s.
Banco memoria Simm a 72 pin

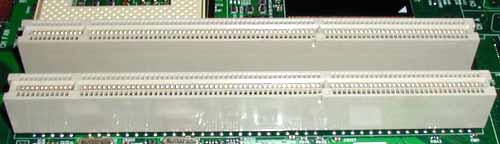

Banchi memoria per moduli
Dimm a 168 pin
Banchi memoria per moduli
RIMM Rambus

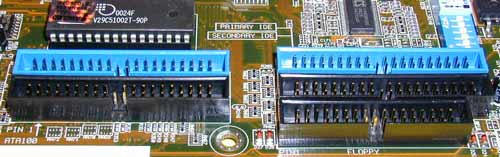

| Modalità | Velocità |
|---|---|
| UDMA0 | 16,7 MB/s |
| UDMA1 | 25,0 MB/s |
| UDMA2 | 33,3 MB/s |
| UDMA3 | 44,4 MB/s |
| UDMA4 | 66,7 MB/s |
| UDMA5 | 100 MB/s |
| UDMA6 | 133 MB/s |
Socket micro processore
Come abbiamo già evidenziato, ad ogni tipologia di connettore corrisponde un particolare gruppo di processori che possono essere utilizzati; lo schema seguente illustra quali processori possono essere utilizzati con i vari tipi di connettori:
|
|
Socket 7 Connettore introdotto con le cpu Intel Pentium 133 Mhz, è stato utilizzato per lunghissimo tempo in quanto ha permesso di utilizzare i processori Intel Pentium e Pentium MMX; AMD K5, K6, K6-2, K6-2+ e K6-III; Cyrix 6x86, Cyrix 6x86MX e Cyrix M2. Evoluzione di questo connettore è il Super 7, meccanicamente identico; con il termine Super 7 si indicano quelle schede madri Socket 7 dotate di supporto alla frequenza di bus i 100 Mhz e alle schede video AGP, pertanto basate sui chipset Via MVP3, Via MVP4 e Ali Aladdin V. |
|

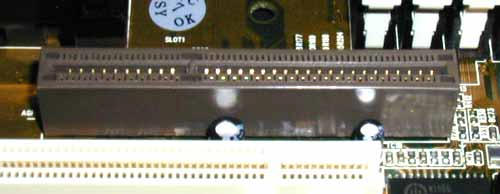

Slot 1 Introdotto con le cpu Intel Pentium II, questo connettore viene utilizzato con i processori Pentium II, Pentium III e Celeron SEPP; è possibile, utilizzando un convertitore Slot 1 - Socket 370, montare su queste schede madri anche processori pensati per Socket 370. Sul mercato sono disponibili numerose schede madri Slot 1, presentate in periodi di tempo molto differenti; in genere la maggioranza delle schede madri Slot 1 permette l'impiego di processori Intel Pentium III del tipo Katmai, previo aggiornamento del bios e verifica della compatibilità con i voltaggi di alimentazione, mentre la compatibilità con i processori Intel Pentium III Coppermine diventa più difficile da stabilire in quanto i requisiti in termini di alimentazione del processore sono più rigorosi. |
|
|
Socket 370 Introdotto con i processori Intel Celeron PPGA.questo package viene utilizzato per i processori Celeron PPGA ed FC-PGA, nonché per quelli Pentium III Coppermine FC-PGA. Da quando è stato introdotto ha poco per volta sostituito completamente quello Slot 1 per le schede madri per processori Intel Pentium III e Celeron. |
|
|
Slot A Connettore molto simile meccanicamente a quello Slot 1 per processori Intel Pentium III, lo Slot A viene utilizzato per i processori AMD Athlon della prima generazione, quelli cioè dotati di cache L2 esterna in quantitativo di 512 Kbytes; oltre a questo, è possibile montare su questo connettore i processori AMD Athlon Thunderbird Slot A, dotati di cache L2 integrata nel Core del processore in quantitativo di 256 Kbytes. |
|
|
Socket A Evoluzione dello Slot A, viene utilizzato con i processori AMD Athlon Thunderbird e Duron; la forma è molto simile a quella del Socket 370 per le cpu Intel Pentium III anche se, ovviamente, differisce per numero di piedini (sono 462) e compatibilità con i processori. |
Socket 478 (Intel Pentium 4, Celeron)
Il primo socket per Intel Pentium 4, il 423, è stato una soluzione temporanea, ormai scomparsa dal mercato, ma il secondo socket, il 478, è ancora disponibile e supporta processori a partire da 1.6 GHz fino a 3.4 GHz. È stato rimpiazzato dal modello LGA775, ma offre ancora supporto per i chipset a basso costo.
I problemi di compatibilità del Socket 478 sono iniziati con quelle motherboard che non supportavano un bus per il processore superiore a 133 MHz, ma solo per alcuni core a 90 nm, come il Prescott e il Celeron D. Ancora una volta, è necessario controllare la compatibilità della CPU sul sito del produttore.
Socket 754 (AMD Athlon 64 e Sempron)
Prima di supportare i processori AMD Athlon 64 moderni, il Socket 754 offriva il supporto a memoria single-channel DDR-SDRAM tramite il suo controller di memoria integrato. Questo spropositato incremento nel numero di pin è stato causato dalla doppia connessione con il chipset e la memoria, senza passare dal chipset. I socket 754 e 939 sono stati i primi a rimpiazzare il bus parallelo a favore di un'interconnessione seriale (HyperTransport), a 200 MHz.
Alcuni processori Sempron a basso costo sono ancora compatibili con il Socket 754 e devono essere tenuti in considerazione per i sistemi a basso costo.
Problemi di compatibilità non sono comuni e spesso limitati a una versione di BIOS vecchia, facilmente risolvibili con un aggiornamento.
LGA 775 (Intel Pentium 4, Pentium D, Celeron, Core 2 Duo)
Intel ha cercato di riparare ai problemi sul consumo energetico dei modelli Pentium 4 di fascia alta implementando nel processore più connessioni elettriche anziché sistemarne la causa. Il Land Grip Array utilizzato non ha solo incrementato il numero di pin, ma ha spostato i pin dal processore al socket. Questi contatti sono molto fragili, e installazioni ripetute possono causare rotture, rendendo le motherboard inutilizzabili. Tuttavia, questo tipo di socket accomuna anche i processori moderni Core 2 Duo, ma gli acquirenti devono accertarsi che la propria motherboard sia compatibile.
Considerando il supporto per processori molto performanti, e la compatibilità con processori futuri, il socket LGA 775 è una scelta eccellente per gli appassionati. Supporterà anche i processori quad core Kentsfield, ma l'incremento della velocità di bus a 333 MHz (FSB1333) necessiterà di una nuova motherboard.
Socket 939 (AMD Athlon 64, Athlon 64 X2, Athlon 64 FX)
Come per il Socket 754, il Socket 939 ha visto un incremento dei pin a causa della diretta connessione con la memoria. L'incremento del bandwidth permette di utilizzare due moduli a 64 bit in una configurazione a 128 bit. Il Socket 939 può ospitare anche i primi processori dual-core AMD, gli Athlon 64 X2.
Il Socket 939 sta per essere rimpiazzato dal nuovo socket AM2, che supporta memoria DDR2. Le motherboard 939 sono un investimento sicuro grazie alla loro maturità. Inoltre, gli acquirenti che già possiedono moduli DDR1 ad alta capacità troveranno nel Socket 939 un ottimo investimento per il proprio aggiornamento di sistema.
Come per il Socket 754, problemi di compatibilità con il Socket 939 sono da ricondurre solo a versioni BIOS non aggiornate.
Socket AM2 (AMD Athlon 64, Athlon 64 X2, Athlon 64 FX, Sempron)
Il cambiamento del controller di memoria AMD per il supporto alle DDR2 ha richiesto alcune modifiche al socket della CPU. AMD ha migliorato anche il sistema di ritenzione del dissipatore, ma molti dissipatori vecchi sono ugualmente compatibili.
Anche se nell'immediato il passaggio alle DDR2 non porta un incremento prestazionale, questo cambiamento è stato necessario per offrire ai futuri processori tutto il bandwidth necessario. AM2 supporta gli ultimi processoi AMD e i futuri core, ed è un'ottima scelta per gli appassionati.
