Porta seriale dell'8051

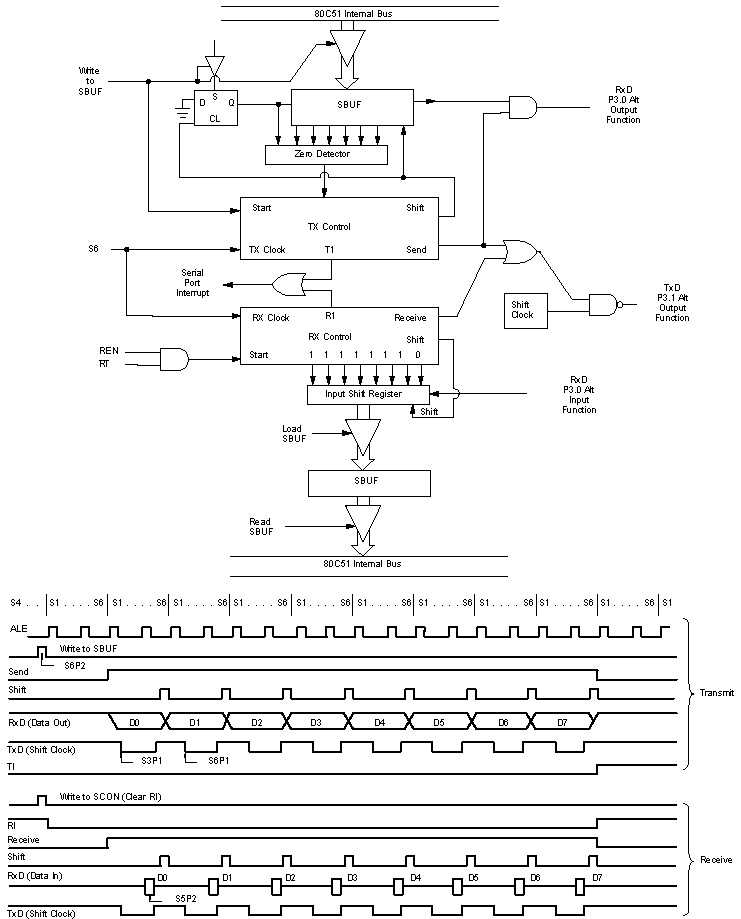

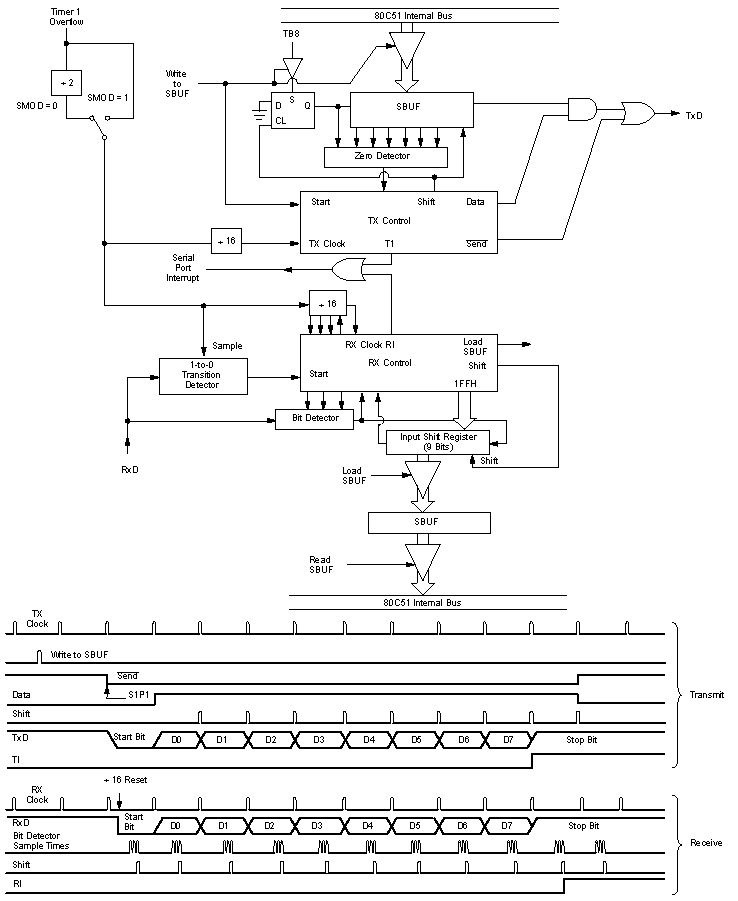

La parte di ricezione contiene un buffer che permette di ricevere un secondo byte mentre il primo non è stato ancora letto. I registri di ricezione e trasmissione sono entrambi mappati all'indirizzo 98H (registro SBUF). Una scrittura in SBUF carica il registro di trasmissione, mentre una lettura in SBUF accede al registro di ricezione.

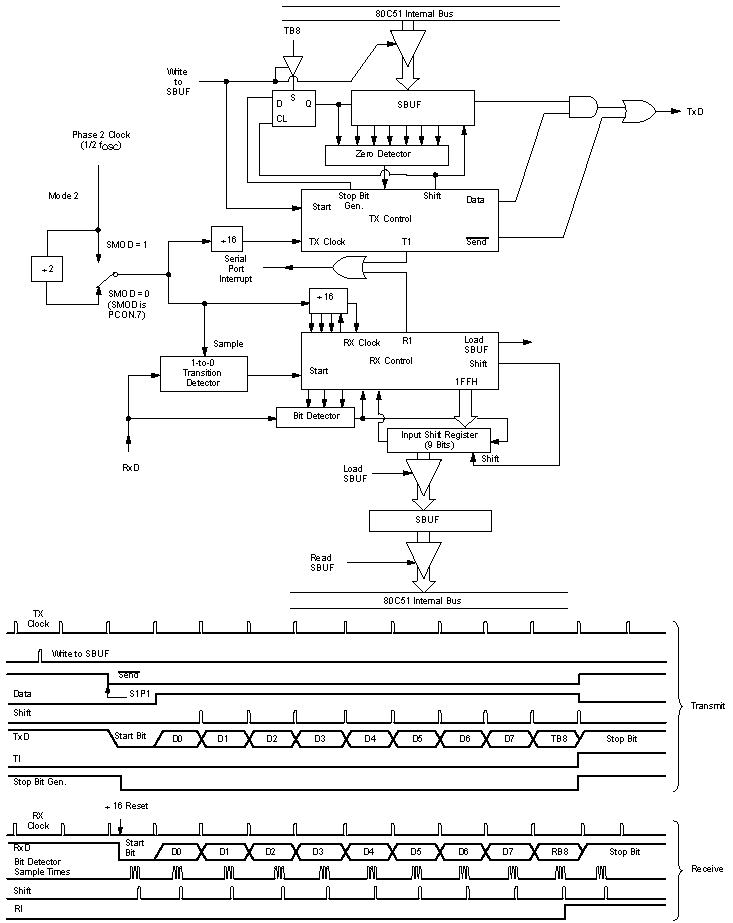

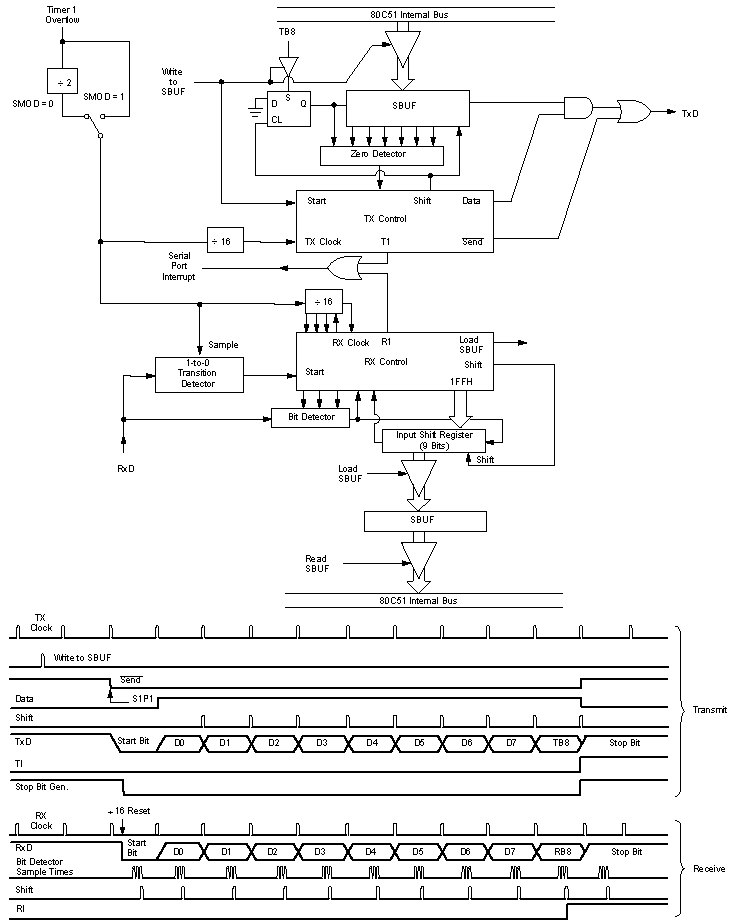

II rnodo 2 e il modo 3 hanno la particolarità di poter gestire un sistema di comunicazione multiprocessore.
La porta può essere programmata in modo tale che, quando viene ricevuto un bit di stop, I'interrupt della porta seriale venga attivato solo quando RB8 = 1.
Questo modo di funzionamento viene abilitato impostando ad 1 il bit SM2 del registro SCON.

**Tabella descrittiva della funzione dei Bit di SCON in corrispondenza dei vari modi di funzionamento della porta seriale**
Modo	0	1	2	3
SM2	Non ha nessuna funzione e deve essere 0	SM2=1: controlla il bit di stop in ricezione, se Bit-stop <>1 non attiva RI. SM2=0: alla fine della ricezione del dato, RI viene in ogni caso attivato.	SM2=1 controlla il 9° bit in ricezione se =0 non attiva RI. SM2=0: alla fine della ricezione del dato, RI viene in ogni caso attivato	SM2=1 controlla il 9° bit in ricezione se =0 non attiva RI. SM2=0: alla fine della ricezione del dato, RI viene in ogni caso attivato
REN	1: abilita la ricezione 0: disabilita la ricezione	1: abilita la ricezione 0: disabilita la ricezione	1: abilita la ricezione 0: disabilita la ricezione	1: abilita la ricezione 0: disabilita la ricezione
TB8	nulla	nulla	contiene il 9° bit da trasmettere	contiene il 9° bit da trasmettere
RB8	nulla	contiene il bit di stop	contiene il 9° bit ricevuto	contiene il 9° bit ricevuto
TI	settato alla fine del trasferimento dell'ottavo bit. Prima di trasmettere il nuovo dato deve essere resettato via SW.	attivato all'inizio della trasmissione del bit di stop. Prima di trasmettere il nuovo dato deve essere resettato via SW.	attivato all'inizio della trasmissione del bit di stop. Prima di trasmettere il nuovo dato deve essere resettato via SW.	attivato all'inizio della trasmissione del bit di stop. Prima di trasmettere il nuovo dato deve essere resettato via SW.
RI	mettendolo a 0 si abilita la ricezione del dato. Dopo aver ricevuto l'ottavo bit torna a 1	attivato circa a metà della ricezione del bit di stop. Per ricevere il prossimo dato occorre rimetterlo a 0 via SW	attivato circa a metà della ricezione del bit di stop. Per ricevere il prossimo dato occorre rimetterlo a 0 via SW	attivato circa a metà della ricezione del bit di stop. Per ricevere il prossimo dato occorre rimetterlo a 0 via SW
Velocità di trasferimento in Baud	1/12 FClock	2SMOD/32FClock/(12*(256-TH1))	2SMOD/32FClock	2SMOD/32FClock/(12*(256-TH1))
Formato di trasmissione/ricezione	8 bit sincroni con clock	asincrona con 8 bit di dati e 1 di stop	asincrona con 8 bit di dati 1 bit di controllo e 1 bit di stop	asincrona con 8 bit di dati 1 bit di controllo e 1 bit di stop

Velocità di trasmissione

La velocità di trasmissione in modo 0 è fissa e vale 1/12 della frequenza di clock. In modo 2 la velocità di trasmissione dipende dal valore del bit SMOD nel registro PCON.
Se SMOD = O (valore assunto automaticamente dopo il reset) la velocità in baud è 1/64 della frequenza di clock.
Se SMOD = 1 la velocità in baud è 1/32 della frequenza di clock.
Nei modi 1 e 3 la velocità di trasmissione viene determinata dalla frequenza con cui avviene I'overflow del timer 1.
I1 timer 1 è quindi il generatore di baud rate per le modalità 1 e 3.
I1 baud rate in Modo 1 e 3 viene definito dalla seguente formula:

L'interrupt del timer 1 dovrebbe essere disabilitato quando il timer viene utilizzato come generatore di baud rate. I1 timer 1 può essere fatto funzionare sia come timer che come contatore nei modi 0, 1 e 2.
In generale viene configurato come timer in modalità di autocaricamento (in modo 2).
In questo caso la frequenza di overflow è data da:

È possibile raggiungere baud rate molto bassi lasciando abilitata I'interruzione del timer 1, configurando il timer per funzionare come timer a 16 bit (modo 1) e usando I'interruzione generata per ricaricare via software i registri THI e TL1.

In tabella viene mostrato I'utilizzo del timer 1 per generare baud rate usati comunemente nelle trasmissioni seriali.

I1 registro PCON contiene il bit SMOD il cui valore influisce sul baud rate della porta seriale. I1 registro PCON contiene, inoltre, altri due bit che servono nelle versioni CMOS de11'8051 per ridurre il consumo di corrente.

Timer l
Baud rate	Clock (MHz)	SMOD	C/T	Modo	Valore reload
1M (Modo 0)	12
375 K (Modo2)	12	1
62,5 k (Modo 1,3)	12	1	0	2	FFH
19.2 k	11,059	1	0	2	FDH
9,6 k	11,059	0	0	2	FDH
4,8 k	11,059	0	0	2	FAH
2,4 k	11,059	0	0	2	F4H
1,2 k	11,059	0	0	2	E8H
137,5	11,986	0	0	2	1DH
110	6	0	0	2	72H
110	12	0	0	1	FEEBH

BIT	SYMBOL	FUNCTION
PCON.7	SMOD	Bit utilizzato per selezionare il Baud rate della porta seriale
PCON.6	—	Riservati
PCON.5	—	Riservati
PCON.4	—	Riservati
PCON.3	GF1	Bit utilizzabile a piacere
PCON.2	GF0	Bit utilizzabile a piacere
PCON.1	PD	Power-Down bit. Settando questo bit si attiva il modo di funzionamento power-down. Il clock viene bloccato di conseguenza tutte le attività del micro vengono congelate, l' unica possibilità d'uscita da questa situazione è il segnale di Reset.
PCON.0	IDL	Idle mode bit. Settando questo bit si attiva il modo di funzionamento idle. Il clock rimane in funzione ma viene bloccata l'attività del micro eccetto timers, porta seriale e interrupts; per uscirne fuori basta una richiesta di interruzione o un Reset.
