Gestione ADC0803 con scheda 8051

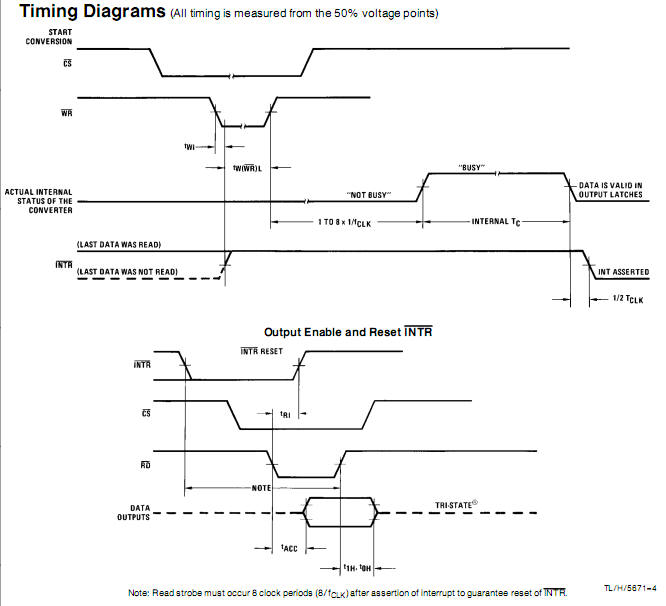

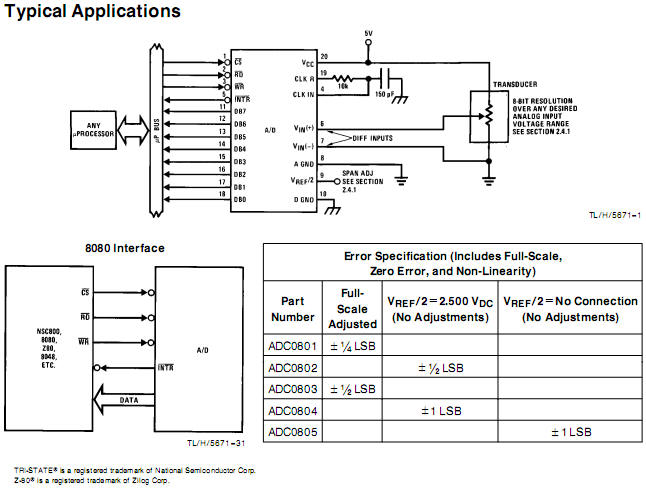

Datasheet ADC0803

Datasheet LF398

Schema elettrico

Software

  org 8200h

SOC      = T1
INTR     = T0
DATA_BUS = P1
RD1	 = int0

init:
  mov DATA_BUS,#0ffh  ;P1 in modalità input
  setb INTR           ;Configuro INTR come ingresso
  setb SOC            ;WR a riposo
  setb RD1

main:
  clr SOC
  setb SOC
  jb INTR,$
  clr RD1
  mov 10h,DATA_BUS
  setb RD1
  jmp main
  end

Main alternativo per esperimento di acquisizione dati

SOC      = T1
INTR     = T0
DATA_BUS = P1
RD1  = int0

init:
  mov DATA_BUS,#0ffh  ;P1 in modalità input
  setb INTR           ;Configuro INTR come ingresso
  setb SOC            ;WR a riposo
  setb RD1

main:
  mov dptr,#9000h
  mov r0,#200

loop:
  clr SOC
  setb SOC
  jb INTR,$
  clr RD1
  mov a,DATA_BUS
  setb RD1
  movx @dptr,a
  inc dptr
  djnz r0,loop

  jmp $

  end



Main per esperimento di acquisizione dati con S/H


SOC      = T1
INTR     = T0
DATA_BUS = P1
RD1      = int0
SH       = int1

init:
  mov DATA_BUS,#0ffh  ;P1 in modalità input
  setb INTR           ;Configuro INTR come ingresso
  setb SOC            ;WR a riposo
  setb RD1

main:
  mov dptr,#9000h
  mov r0,#200

loop:
  setb SH
  mov r1,#3; (anche 4-5 è il ritardo di 4us da usare se C2=1nF se C2=10nF bisogna arrivare fino a 20us)
  djnz r1,$
  clr SH
  clr SOC
  setb SOC
  jb INTR,$
  clr RD1
  mov a,DATA_BUS
  setb RD1
  movx @dptr,a
  inc dptr
  djnz r0,loop

  jmp $

  end

acquisizione.xls
