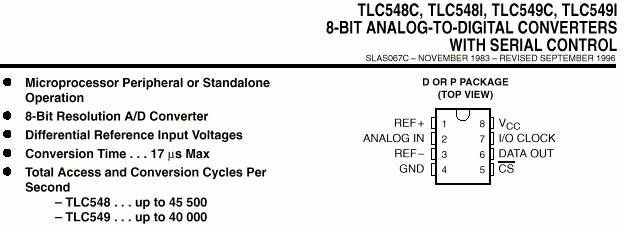

Pilotaggio ADC TLC548 con porta parallela PC



pilotaggio adc seriale con porta parallela pc.doc







Pilotaggio ADC seriale con porta parallela PC





#include <stdio.h>

#include <conio.h>





#define LPTOUT  0x378

#define LPTIN  0x379

#define D0   0x1    //ioclock ADC

#define D1   0x2    //cs ADC

#define SELIN  0x10   //dataout ADC#



void ritardo(int rit)

{

  asm{

     mov cx,rit

     }

lrit:

  asm{

     loop lrit

     }

}





int Convers()

{

  int v;

 // Ciclo conversione

  asm {

    mov dx,LPTOUT        // CS=0, abilito ADC

    in al,dx

    and al,not D1

    out dx,al

    mov bx,0         //bl contiene il dato prelevato dall'ADC

    }

    ritardo(100);

  asm{

    mov cx,8         //contatore

  }



cicloconv:

  asm {

    mov dx,LPTIN

    in al,dx

    and al,SELIN      //prelevo il bit dall'ADC

    rcr ax,5

    rcl bx,1

    mov dx,LPTOUT     // impulso di CLK su ADC

    in al,dx

    or al,D0

    out dx,al

    push cx

    }

    ritardo(1000);

  asm{

    pop cx

    and al,not D0

    out dx,al

    push cx

    }

    ritardo(1000);

  asm{

    pop cx

    loop cicloconv

    mov v,bx

    mov dx,LPTOUT        // CS=0, abilito ADC

    in al,dx

    or al,D1

    out dx,al

  }

  return v;

}









void InitAdc()

{

  asm{

    mov dx,LPTOUT    //inizializzazione

    mov al,D1        //CS=1 disabilito ADC

    out dx,al

    }

}





void main()

{

  int ADCValue;



  InitAdc();

  ADCValue=0;



  do

  {

    ADCValue=Convers();

    printf("%5d",ADCValue);

  }

  while (!kbhit());

}
