Prove sulle configurazioni base dell'Amp. OP.
|

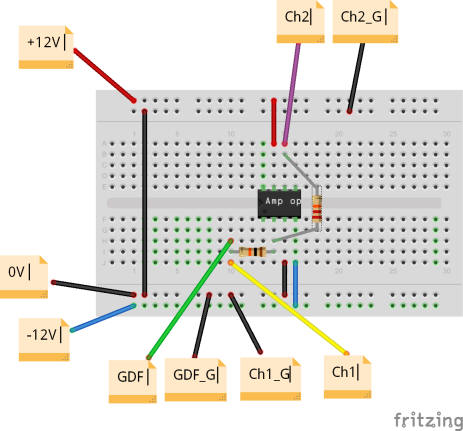

Configurazione invertente |
 |
- Applicare all'ingresso tramite GDF un segnale sinusoidale di
frequenza 1 Khz, ampiezza 4Vpp
- Misurare l'ampiezza picco-picco del segnale in uscita.
- Elaborare il guadagno dell'amplificatore tramite i dati
rilevati;
- Aumentare l'ampiezza di ingresso fino a portare in distorsione
l'uscita e misurare la massima tensione positiva e la massima
tensione negativa
| Nome grandezza |
Valore |
Um |
| VOUTpp |
|
|
| Guadagno rilevato |
|
|
| Guadagno calcolato |
|
|
| VOut+ Max |
|
|
| VOut- Max |
|
|
|
|
|
|

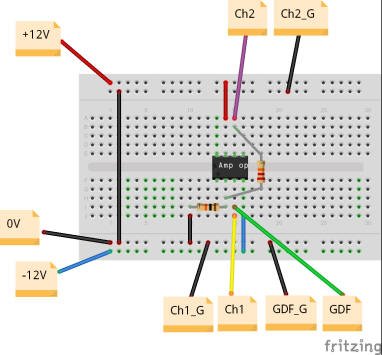

Configurazione non invertente |
 |
- Applicare all'ingresso tramite GDF un segnale sinusoidale di
frequenza 1 Khz, ampiezza 4Vpp
- Misurare l'ampiezza picco-picco del segnale in uscita.
- Elaborare il guadagno dell'amplificatore tramite i dati
rilevati;
| Nome grandezza |
Valore |
Um |
| VOUTpp |
|
|
| Guadagno |
|
|
| Guadagno calcolato |
|
|
|
|
|
Esportare il documento compilato in formato PDF, il nome del file deve avere la
seguente forma: p1ampop_gruppo_nro_componenti.pdf.
Una copia del file deve essere memorizzata in nextcloud nella cartella 4BEI_lab_elettronica_cons/prova7.
