Simulazione e misure su risposta al gradino su circuito RLC

http://www.automazione.ingre.unimore.it/pages/corsi/materialedidattico/CA0708Gestionali/CA-06-SistemiElementari.pdf

Simulare il seguente circuito visualizza l'andamento dell'ingresso (1) e dell'uscita (3)

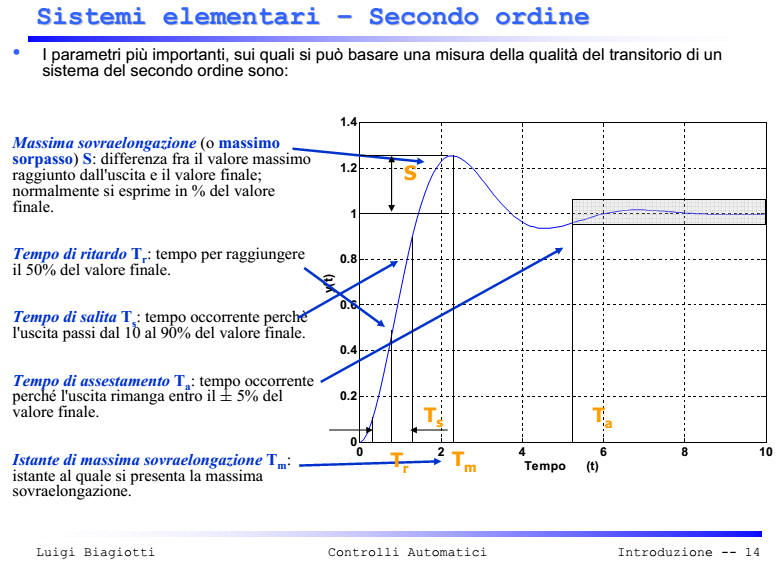

Evidenziare Tm e S

Evidenziare Tr

Evidenziare Ts

Evidenziare Ta

Evidenziare Periodo oscillazione

1. Simulare visualizzando tutte le tensioni e le correnti sui componenti
2. Simulare con R=10 ohm
3. Simulare con R=0.1 ohm
4. Simulare con C=10 F
5. Simulare con C=0.1 F
6. Simulare con L=10 H
7. Simulare con L=0.1 H

Per ogni circuito stampare in PDF grafico e schema elettrico

Il nome del file deve avere la seguente forma:  sisel1415_4ael_p3_nome circuito_cognome nome.pdf

Una copia del file deve essere memorizzata in  owncloud nella cartella sistemi_4A_EL_consegna
