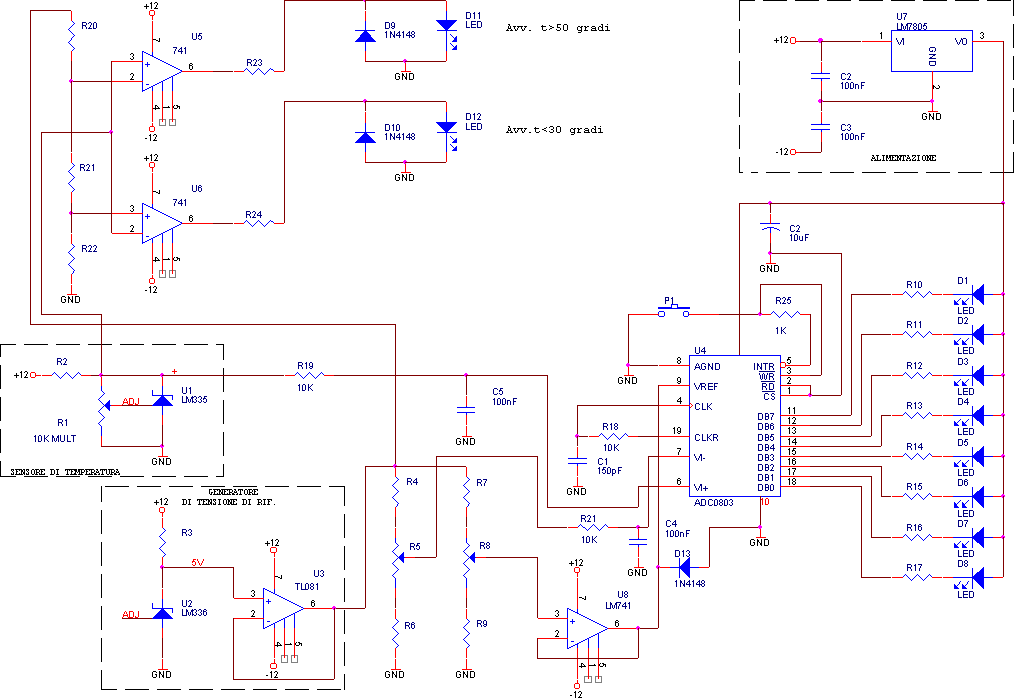

Dato il circuito in figura:
Calcolare il valore dei componenti in modo che l'ADC visualizzi una temperatura da 0 a
50° (0°=00000000b, 50°=11111111b).
Il comparatore a finestra deve indicare, con LED ROSSO acceso se la temperatura supera i
50° , con LED VERDE acceso se la temperatura è inferiore ai 30° gradi,
calcolare i relativi componenti.
Schema
Orcad Draft
Manuale ADC0803
Compilare ed inviare il form con i valori elaborati
