ACQUISIZIONE DATI con scheda Arduino – rilievo della caratteristica di un trasduttore.

Anteprima di questa prova PDF descrizione prova Documentazione sistema acquisizione Arduino

var
 cnt:integer;

procedure TForm1.FormCreate(Sender: TObject);
begin
  StringGrid1.Cells[0,0]:='T (°C)';
  StringGrid1.Cells[1,0]:='R mis.(ohm)';
  StringGrid1.Cells[2,0]:='R cal.(ohm)';
end;

procedure TForm1.Timer1Timer(Sender: TObject);
const
  KT=0.01;
  R0=10000;
  B=3380;
  T0=25;
var
  te,T,V,R,Rc:real;
begin
  inc(cnt);
  T:=5*FormArduSerCom.RdAna(0)/1023/KT;
  V:=5*FormArduSerCom.RdAna(1)/1023;
  R:=(5-V)/(V/6800);
  Rc:=R0*exp(B*(1/(T+273)-1/(T0+273)));
  StringGrid1.Cells[0,cnt]:=Format('%5.2f',[T]);
  StringGrid1.Cells[1,cnt]:=Format('%5.0f',[R]);
  StringGrid1.Cells[2,cnt]:=Format('%5.0f',[Rc]);
  if cnt>=StringGrid1.RowCount-1 then
  begin
    Timer1.Enabled:=False;
    Button2.Enabled:=True;
    Grafico(StringGrid1,Image1);
  end;
end;

procedure TForm1.Button2Click(Sender: TObject);
begin
  if Timer1.Enabled then
  begin
    Timer1.Enabled:=False;
    Button2.Caption:='Start';
  end
  else
  begin
    cnt:=0;
    Timer1.Enabled:=True;
    Button2.Caption:='Stop';
  end;
end;

procedure TForm1.Button3Click(Sender: TObject);
begin
  SalvaDati(StringGrid1,Self);
end;

Procedimento

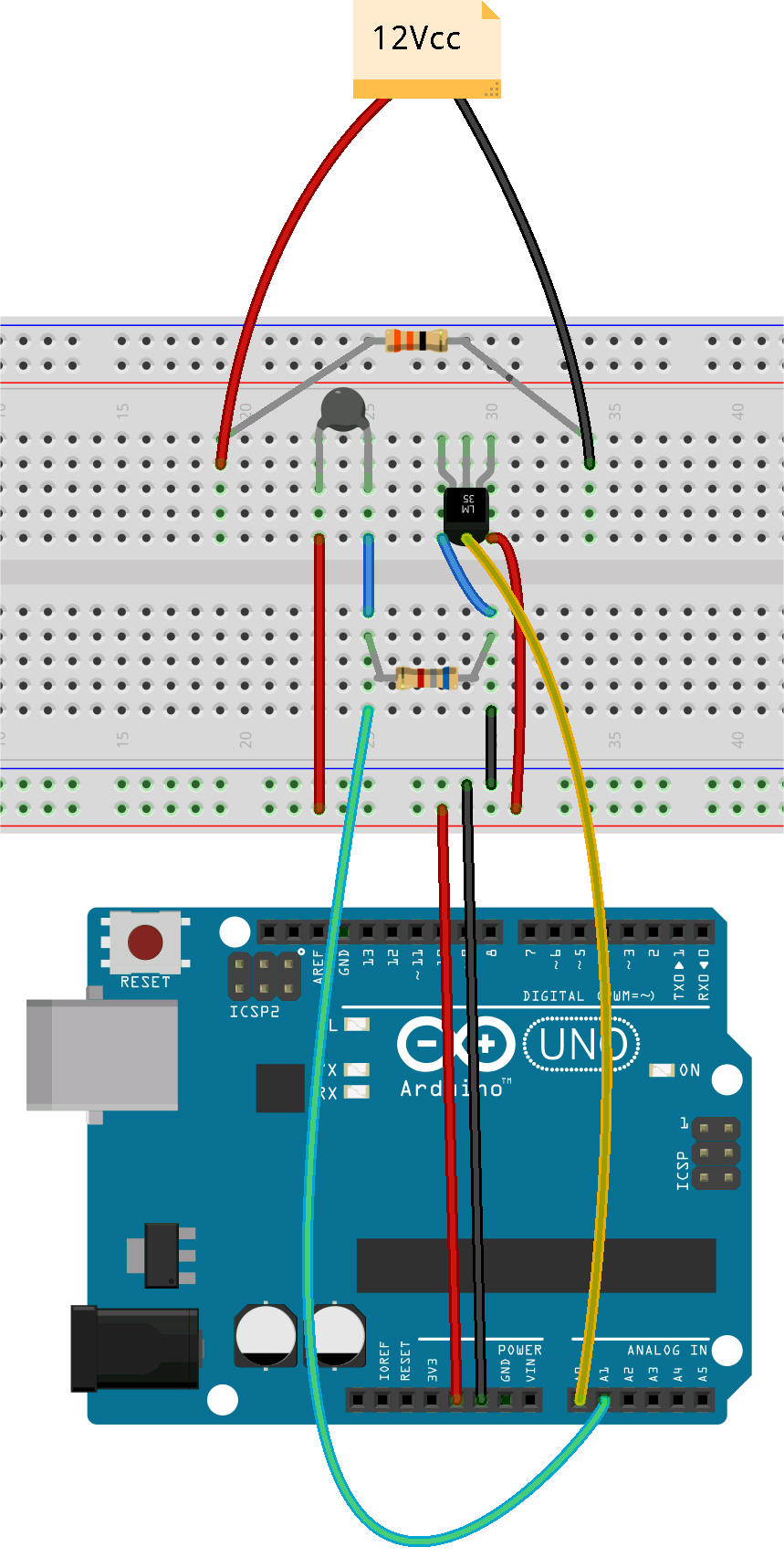

1. Montare il circuito come da figura.
2. Realizzare il programma Delphi come indicato.
3. Collegare il cavo USB da Arduino a PC
4. Lanciare il programma scegliere la porta COM6 assegnata al collegamento USB
5. Cliccare su Start e verificare se letture vengono fatte correttamente all'intervallo prestabilito.
6. Cliccare su Stop
7. Alimentare la resistenza riscaldatrice
8. Cliccare su Start
9. Alla fine del ciclo di acquisizione togliere alimentazione alla resistenza riscaldatrice.

N.B. per ottenere una lettura più stabile della temperatura sull' LM35 occorre un condensatore da 1uF in parallelo tra uscita e massa.

Risultati della prova

Curva blu valori di resistenza NTC rilevati

Curva rossa valori di resistenza NTC elaborati con la formula fornita dal costruttore.
