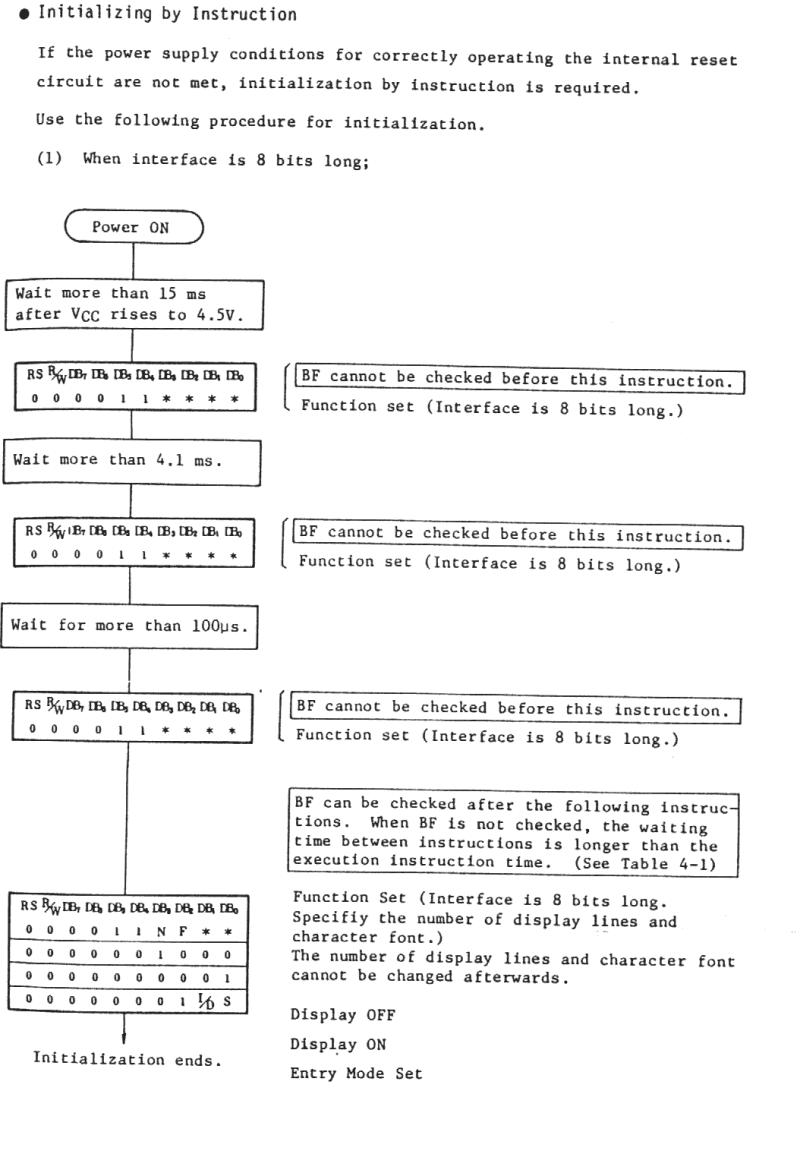

Inizializzazione software

Sistema di interfacciamento con bus dati ad 8 Bit




Accensione



Aspettare almeno 15mS dopo che la VDD ha raggiunto i 4.5V



RS R/W DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 0 0 0 1 1 * * * *



Aspettare almeno 4.1 mS



RS R/W DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 0 0 0 1 1 * * * *



Aspettare almeno 100 uS



RS R/W DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 0 0 0 1 1 * * * *
