Alimentatore stabilizzato con LM317
Data sheet

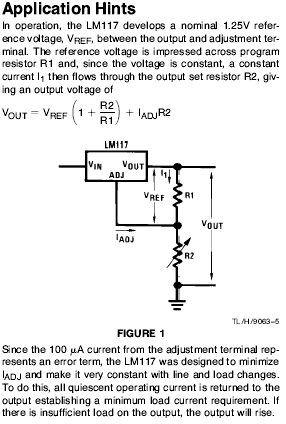

Dato il circuito in figura progettare un alimentatore stabilizzato in grado di fornire
in uscita una tensione fissa a 5V.
Montare il circuito e verificarne il funzionamento
- Applicare il massimo carico in uscita (10 Ohm), misurare la tensione di ripple
(Vpp) prima e dopo lo stabilizzatore.
- Sempre alle stesse condizioni rilevare il valore medio della minima tensione da
applicare all'ingresso dello stabilizzatore per ottenere una tensione d'uscita
stabilizzata.
- Misurare la corrente di limitazione mettendo
come carico il multimetro in configurazione amperometro e la portata
fondo scala a 10A.
- Effettuare le misure necessarie per ottenere la caratteristica Line Regulation:
A partire dalla minima tensione d'ingresso precedentemente rilevata, misurare tensione d'ingresso e
tensione d'uscita dello stabilizzatore per 4 volte aumentando di 1 V la tensione
d'ingresso.

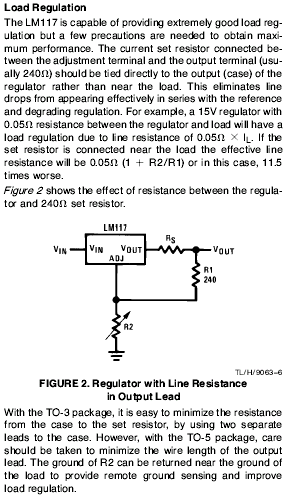

- Raccogliere i dati necessari per tracciare la caratterisca "Load Regulation".
Effettuare 2 misure:
con resistenza di carico da 10 e 20 Ohm.
Compilare il form con i valori elaborati
