Trasduttori

di temperatura

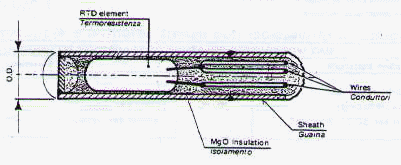

Termoresistenza RTD (dall'inglese Resistance Temperature Detector). Il funzionamento si basa sul cambiamento della resistenza di un conduttore metallico in funzione della temperatura. Molto diffuse sono le cosiddette Pt100 e Pt1000, ovvero termoresistenze in platino (Pt), in cui la resistenza alla temperatura di 0 °C è pari rispettivamente a 100 Ω e 1000 Ω. Il TCR (Temperature Coefficient of Resistance) di una termoresistenza indica la variazione media per grado centigrado del valore della resistenza fra gli 0 °C e i 100 °C. Può essere espresso con la formula: $TCR={{R_{100}-R_0 \over R_0 \cdot 100}}$ La norma IEC 751 prescrive per le Pt100 un TCR di 0,00385Ω/Ω/°C.
Termistori Si basano sullo stesso principio delle termoresistenze, l'unica differenza tra i due sensori risiede nel materiale con cui sono realizzati: le termoresistenze sono composte da materiali conduttori metallici (per esempio platino) i termistori sono composti da materiali semiconduttori I termistori si possono classificare in: NTC (Negative Temperature Coefficient) (resistenza che decresce con l'aumentare della temperatura); PTC (Positive Temperature Coefficient) (resistenza che cresce con l'aumentare della temperatura $R=R_0 \; e^{B(1/T-1/T_0)}$
Sensori a circuito integrato analogici LM35 (10mV/°C) LM335 (10mV/°K) AD590 (10uA/°K)
Sensori a circuito integrato digitali DS18S20
TERMOCOPPIE
PIROMETRI
TERMOCAMERE
