Classificazione reti

• LAN - Local Area Network o reti locali: tipicamente sono reti private per l'interconnessione di computer ed altri apparati appartenenti ad un unico ente o azienda;
• MAN - Metropolitan Area Network o reti metropolitane: possono essere reti private o pubbliche e fornire servizi di vario tipo in ambito urbano, dall'interconnessione di computer, alla telefonia, alla TV via cavo;
• WAN - Wide Area Network o reti geografiche: in passato erano le reti dei grandi gestori tipicamente pubblici che fornivano servizi e connettività a livello nazionale; oggi, dopo la deregulation, possono anche appartenere a privati ed offrire connettività a livello mondiale.

La differenza tra questi tre tipi di reti in termini di distanza coperta è rappresentata nella tabella seguente:

Un esempio di come reti eterogenee possono essere interconnesse è mostrato nella figura seguente:

Standards

Le caratteristiche costruttive e le modalità di funziomento delle LAN sono definite dal progetto  IEEE 802 , sviluppato da  IEEE (Institute of Electrical and Electronics Engineers)

• 802.1 - introduce l'insieme degli standard e definisce l'architettura del modello 802;
• 802.2 - standardizza il livello più alto chiamato Logical Link Control ;
• 802.3 - standardizza il protocollo CSMA/CD , noto anche come Ethernet ;
• 802.4 - standardizza il protocollo Token Bus;
• 802.5 - standardizza il protocollo Token Ring ;
• 802.11 - standardizza un protocollo per reti locali via radio (wireless LAN).

Evoluzione dello standad WLAN

Topologia Rete

Standards di cablaggio

10Base2: standard IEEE/ISO 802.3 per la trasmissione a 10 Mb/s su cavo coassiale RG58 da 50 W. Questo tipo di mezzo trasmissivo è spesso indicato come ThinWire cable o thinnet cable. Un segmento 10Base2 può essere lungo fino a 185 metri.
10Base5: standard IEEE/ISO 802.3 per la trasmissione a 10 Mb/s sul cavo coassiale definito dalla specifica originale Ethernet thick cable a 50 W. Un segmento 10Base5 può essere lungo fino a 500 metri.

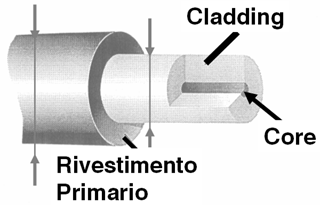

10BaseF: standard IEEE/ISO 802.3 che racchiude tre standard per la trasmissione a 10 Mb/s su fibra ottica: 10BaseFP , 10BaseFB , 10BaseFL .
10BaseFB: standard IEEE/ISO 802.3 per la trasmissione su fibra ottica che prevede l'uso di trasmissione sincrona per la realizzazione di dorsali in fibra ottica (FB significa Fiber Backbone) fra hub . Un segmento 10BaseFB può avere una lunghezza massima di 2000 metri.
10BaseFL: standard IEEE/ISO 802.3 a 10 Mb/s che prevede l'uso di segmenti in fibra ottica (FL: Fiber Link) per la connessione di stazioni e hub . 10BaseFL è compatibile con lo standard FOIRL, ma può avere una lunghezza massima di 2000 metri.
10BaseFP: standard IEEE/ISO 802.3 per la trasmissione a 10 Mb/s su fibra ottica che prevede l'uso di star ottiche passive. Un segmento che interconnette un MAU ad una star passiva può avere una lunghezza massima di 500 metri.
10BaseT: standard IEEE/ISO 802.3 per la trasmissione a 10 Mb/s su un cavo UTP (Unshielded Twisted Pair) da 24 AWG. Un segmento 10BaseT può ammettere una distanza massima di 100 metri.	UTP (Unshielded Twisted Pair) ossia non schermato. STP (Shielded Twisted Pair) schermato coppia per coppia. FTP (Foiled Twisted Pair),un solo schermo per tutto il cavetto.
100BaseT: standard del gruppo IEEE 802.3, per una versione della rete locale Ethernet /IEEE 802.3 in grado di operare a 100 Mb/s.

Dispositivi di rete

Scheda di Rete per PC

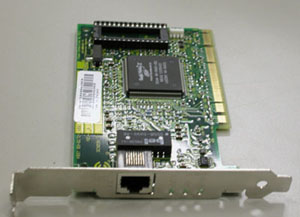

FastEthernet PCI per personal computer

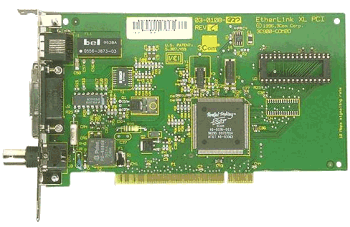

FastEthernet PCI COMBO per personal computer (COMBO significa con più di un connettore per cavi di rete di tipo diverso)

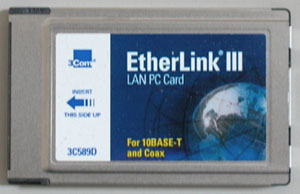

PCMCIA per computer portatili

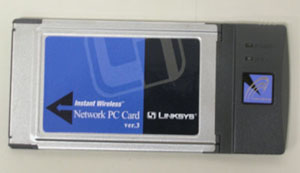

PCMCIA wireless per computer portatili

Concentratori di rete

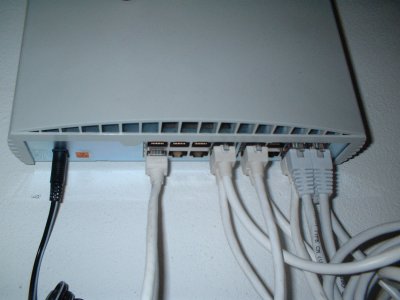

HUB
SWITCH

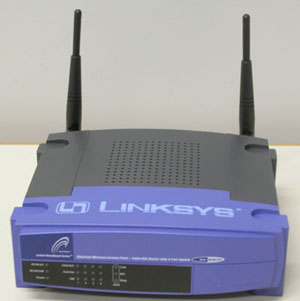

Access point

Cablaggio:

Thin Ethernet (10base2)

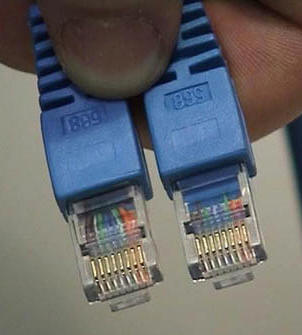

Twisted Pair Ethernet  (10baseT/UTP)
10base2 o 10baseT/UTP ?

Come funziona ?

L'informazione circola suddivisa in pacchetti di dimensione variabile da 64 bytes a 1518 bytes .

WinIpCFG

10base2 and 10baseT Ethernet is based on CSMA/CD: Carrier Sense Multiple Access / Collision Detection

Animazione flusso dati senza collisioni

Animazione flusso dati con collisioni

Animazione flusso dati in rete di piccole dimensioni ottimizzata con switch

Animazione flusso dati in rete estesa ottimizzata con switch

Protocolli

NetBEUI (obsoleto)
Sviluppato originariamente da IBM adottato poi da Microsoft per il suo primo prodotto di gestione reti "Microsoft Lan-Manager", molto semplice configurare (non c'è nulla da configurare basta fornire un nome del computer ed il gruppo di appartenenza). Adatto per LAN di piccole dimensioni, non offre il supporto di connessioni ad altre reti (routing).

IPX/SPX (obsoleto)

Sviluppato da NOVELL la prima azienda produrre software per gestione di  PC in rete, (molto prima di Microsoft) non a caso tale azienda negli anni 80 per metà degli anni 90 era leader nel settore PC networking.
Si tratta di in protocollo in grado gestire reti anche di grandi dimensioni, supporta il routing ma non è compatibile per Internet.


TCP/IP

Originariamente sviluppato per ARPANET (evoluta poi in Internet). TCP/IP fu inzialmente implementato in sistemi UNIX. Abbastanza complesso da configurare (occorrono conoscenze di base del protocollo e conoscenza delle caratteristiche della rete a cui ci connette), infatti si incontrano parametri del tipo : IP-address, subnet-mask, gateway, Router, DNS, DHCP. Da diverso tempo esistono comunque delle procedure che automatizzano la configurazione di questi parametri.
E' il protocollo standard per le reti di PC odierne, nato per gestire reti dimensioni elevate, (il suo punto forte è il routing, praticamente è il protocollo che ha fatto nascere Internet) adottato ora anche nelle LAN, ciò rende possibile l'accesso ad Internet da qualsiasi PC connesso alla rete.
